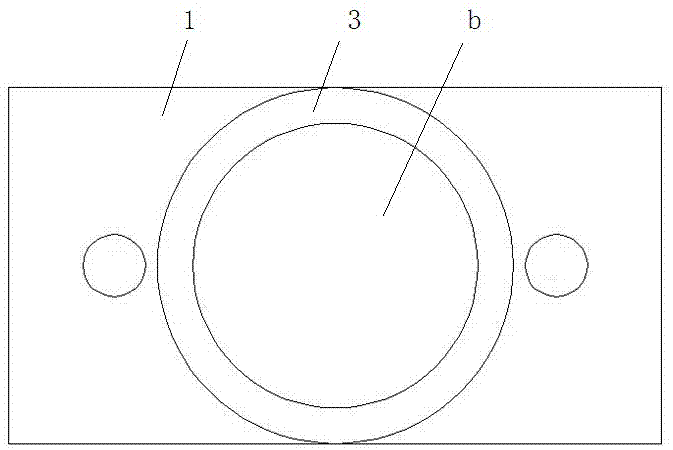

本實用新型涉及一種工字鋼與圓鋼連接結構。 背景技術：在建筑工程中，需要用到大量固定架，特別是在腳手架，需要將多個工字鋼與圓鋼連接在一起，現有的腳手架中，工字鋼與圓鋼直接焊接，結構強度低，具有一定的局限性。 技術實現要素：鑒于現有技術的不足，本實用新型所要解決的技術問題是提供一種工字鋼與圓鋼連接結構，不僅結構設計合理，而且高效便捷。為了解決上述技術問題，本實用新型的技術方案是：一種工字鋼與圓鋼連接結構，包括扁形連接件，所述扁形連接件的左、右兩側設置有向下彎折的翼板，所述扁形連接件、兩翼板形成用以工字鋼的頭部插入的插槽，所述扁形連接件的上方連接有用以縱向插接圓鋼的套筒。優選的，所述扁形連接件與兩翼板為一體成形。優選的，所述翼板與扁形連接件之間的夾角為15~45°。優選的，所述扁形連接件在套筒的左、右兩側均設置有將扁形連接件與工字鋼的頭部串接在一起的緊固螺釘。優選的，所述扁形連接件與套筒焊接在一起。與現有技術相比，本實用新型具有以下有益效果：本實用新型結構簡單、合理，便于將工字鋼與圓鋼連接在一起，操作方便快捷，且結構強度大，具有廣闊的應用前景。下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。附圖說明圖1為本實用新型實施例構造的側視示意圖。圖2為本實用新型實施例構造的俯視示意圖。圖中：1-扁形連接件，2-翼板，3-套筒，4-緊固螺釘，a-工字鋼，b-圓鋼。具體實施方式為讓本實用新型的上述特征和優點能更明顯易懂，下文特舉實施例，并配合附圖，作詳細說明如下。如圖1~2所示，一種工字鋼與圓鋼連接結構，包括扁形連接件1，所述扁形連接件1的左、右兩側設置有向下彎折的翼板2，所述扁形連接件1、南昌不銹鋼管兩翼板2形成用以工字鋼a的頭部插入的插槽，所述扁形連接件1的上方連接有用以縱向插接圓鋼b的套筒3。在本實用新型實施例中，所述扁形連接件1與兩翼板2為一體成形。在本實用新型實施例中，所述翼板2與扁形連接件1之間的夾角為15~45°，適用于多種厚度、長度的工字鋼a，靈活性好，適用性高。在本實用新型實施例中，所述扁形連接件1在套筒3的左、右兩側圓鋼均設置有將扁形連接件1與工字鋼a的頭部串接在一起的緊固螺釘4，所述緊固螺釘4結合翼板2，有效避免所述工字鋼a相對圓鋼左右前后搖晃，結構強度大。在本實用新型實施例中，所述扁形連接件1與套筒3焊接在一起。本實用新型不局限于上述最佳實施方式，任何人在本實用新型的啟示下都可以得出其他各種形式的工字鋼與圓鋼連接結構。凡依本實用新型申請專利范圍所做的均等變化與修飾，皆應屬本實用新型的涵蓋范圍。
